Механизм управления муфтой сцепления и стояночным тормозом на Т10М / Б10М

/
с НДС 20%

Описание

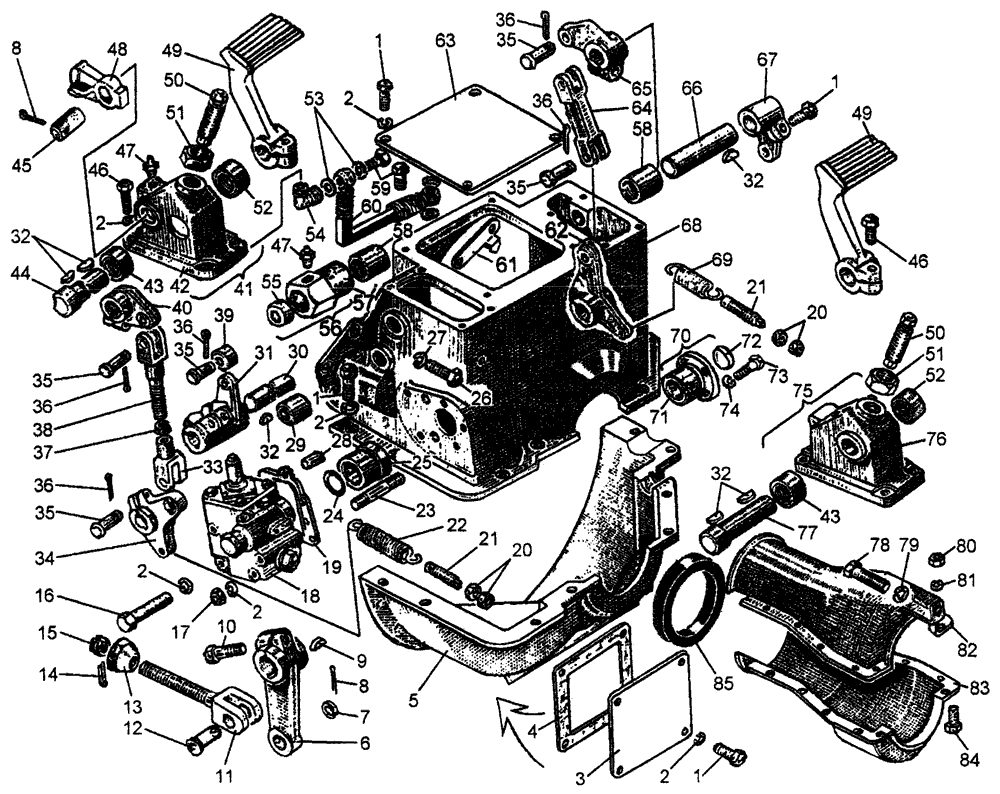

Механизм управления муфтой сцепления и стояночным тормозом для трактора Т10М с механической трансмиссией
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	-	Болт M10-6g×25.58.019	17
2	-	Шайба 10 ОТ 65Г 09	28
3	15234	Крышка	1
4	46173	Прокладка	1
5	50-15-154СП 50-15-123 ²	Кожух	1
6	24-15-90	Рычаг	1
7	3193-1	Шайба	1
8	-	Шплинт 4x32	1
9	700-34-2029	Шпонка	1
10	-	Болт M10-6g×35.58.019	1
11	50-15-36	Тяга	1
12	700-47-2091	Ось	1
13	17377	Гайка	1
14	-	Шплинт 3,2×40.019	1
15	50-15-34	Стопор	1
16	-	Болт М10-6g×130.58.019	1
17	-	Гайка М10-7Н.6.019	4
18	50-15-118СП	Сервомеханизм	1
19	700-40-3278	Прокладка	1
20	-	Гайка М8×1-6Н.8.45.019	4
21	06412	Винт	2
22	700-38-2073	Пружина	1
23	2994	Шпилька	4
24	700-40-7374	Кольцо	2
25	50-15-62 ²	Втулка	1
26	-	Болт M12-6g×35.58.019	15; 16 ¹
27	-	Шайба 12 ОТ 65Г 09	15; 16 ¹
28	700-32-2201	Штифт	2
29	50-15-24 ²	Втулка	1
30	50-15-142	Валик	1
31	50-15-51	Рычаг	1
32	34128	Шпонка	9
33	24-15-109	Вилка	1
34	24-15-64-1	Рычаг	1
35	17317	Палец	5
36	-	Шплинт 3,2×22.019	5
37	700-30-2414	Гайка	1
38	24-15-126СП	Тяга	1
39	24-15-11	Ролик	1
40	24-15-65-1	Тяга	1
41	50-15-105СП	Колонка	1
42	50-15-32	Колонка	1
43	50-15-22	Втулка	2
44	50-15-28	Ось	1
45	700-47-2099	Ось	1
46	-	Болт M10-6g×30.58.019	14
47	-	Масленка 1.3.Ц6	2
48	50-15-29	Фиксатор	1
49	24-15-23	Педаль	2
50	50-15-57	Упор	1
51	3031-2	Гайка	2
52	50-15-23	Втулка	2
53	40912	Кольцо	4
54	700-41-3010	Колено	1
55	50-15-194	Втулка	1
56	50-15-162СП ²	Втулка	1
57	50-15-141	Втулка	1
58	50-15-20 ²	Втулка	1
59	700-41-3069	Штуцер	2
60	24-15-121СП РВД 6-40-380-115 10(09)/10(09)-90°-У 48-15-122СП ¹	Рукав	1
61	24-15-51	Стрелка	1
62	24-15-105-1	Рычаг	1
63	24-15-45	Крышка	1
64	24-15-106	Тяга	1
65	24-15-104-1	Рычаг	1
66	50-15-19	Ось	1
67	24-15-63-1	Рычаг	1
68	50-15-122 ²	Кожух	1
69	700-38-2279	Пружина	1
70	50-15-166СП	Стакан	1
71	50-15-124	Стакан	1
72	27580	Заглушка	1
73	-	Болт M8-6g×25.88.35.019	4
74	-	Шайба 8Т 65Г 09	4
75	50-15-102СП	Колонна	1
76	24-15-103	Колонка	1
77	50-15-2	Ось	1
78	-	Болт M16-6g×75.88.019 ¹	1
79	-	Шайба 16 ОТ 65Г 09 ¹	1
80	-	Гайка М6-7Н.6.019	6
81	-	Шайба 6Т 65Г 09 ¹	6
82	28-15-1ЗЗСП ¹	Кожух	1
83	28-15-69 ¹	Кожух	1
84	-	Болт M6-6g×20.58.019 ¹	6
85	40795 ¹	Кольцо	1
¹ Для болотоходных тракторов. ² Входит в 50-15-154СП Кожух
